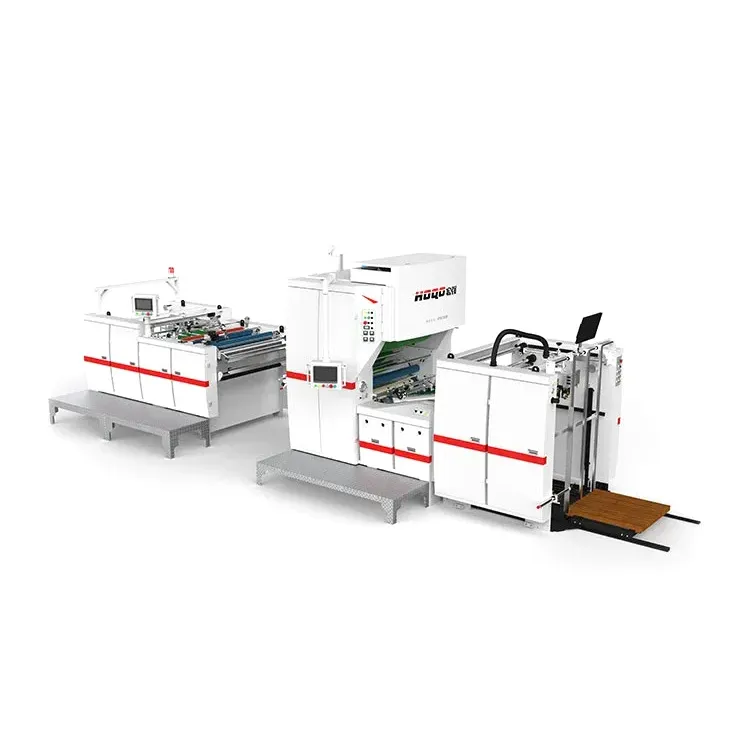

Máquina de laminação de faca de disco servo inteligente

A Máquina Laminadora com Faca Servo Disco Inteligente, modelo ZDFM‑S, da Hongqiang foi projetada para laminar OPP, BOPP e outros filmes plásticos em superfícies de papel. Em equipamentos de laminação típicos, a alternância entre especificações geralmente envolve ajustes manuais de diversas peças, o que pode consumir muito tempo. Com este modelo, os operadores simplesmente inserem o novo tamanho na IHM e os 13 servo-drives se ajustam automaticamente, permitindo trocas mais rápidas. O sistema servo contribui para uma operação precisa e consistente, o que pode ser benéfico para pedidos que exigem mudanças frequentes de tamanho. Hongqiang oferece esta máquina a preços competitivos e atende clientes nos mercados europeu e asiático. Apreciaríamos a oportunidade de discutir como podemos apoiar suas necessidades de produção.

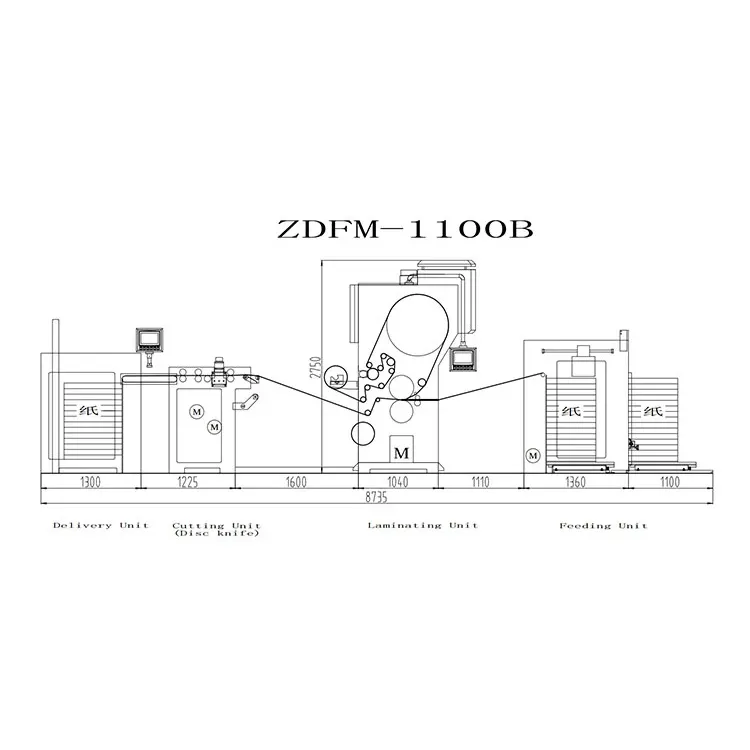

Parâmetro do produto (especificação)

Função e recursos:

1. Conformidade com padrões nacionais

Projeto mecânico abrangente com protocolos de segurança e componentes certificados de acordo com os padrões industriais de alta tecnologia da China.

2. Estabilidade inabalável

O chassi principal em ferro fundido proporciona operação estável e com baixa vibração, mesmo sob ciclos de serviço pesado, com vida útil projetada de mais de 20 anos.

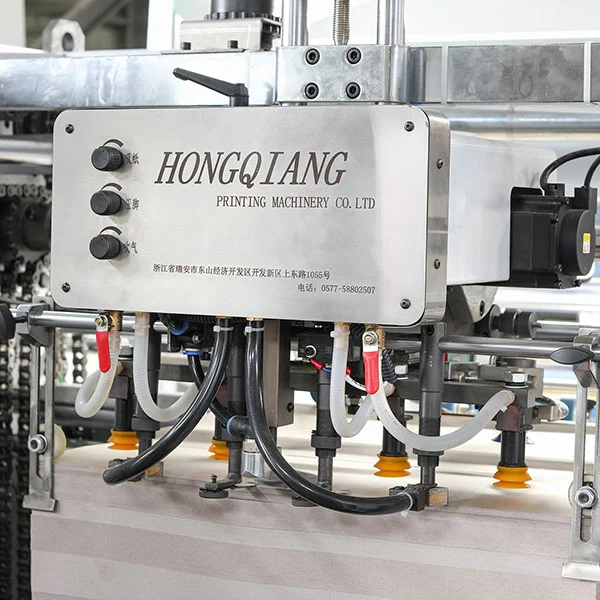

3. Alimentação de papel de precisão

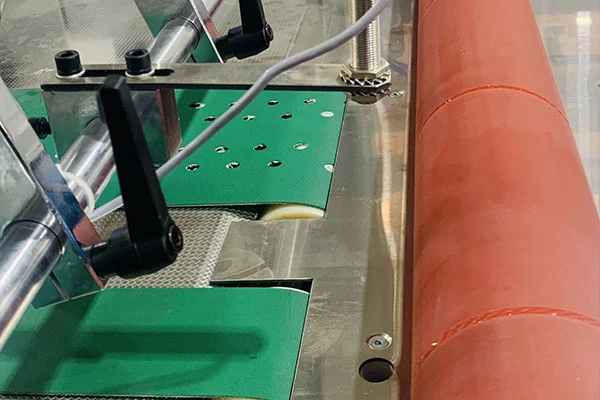

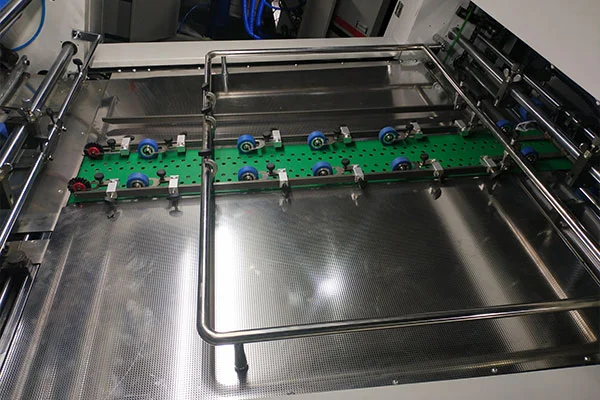

O sistema de alimentação servocontrolado suporta transporte suave de papel com prevenção e ajuste automático de atolamento.

4. Tecnologia de alinhamento inteligente

O alinhamento servo-acionado atinge o posicionamento dentro de ±1,5 mm para uma correspondência consistente das bordas.

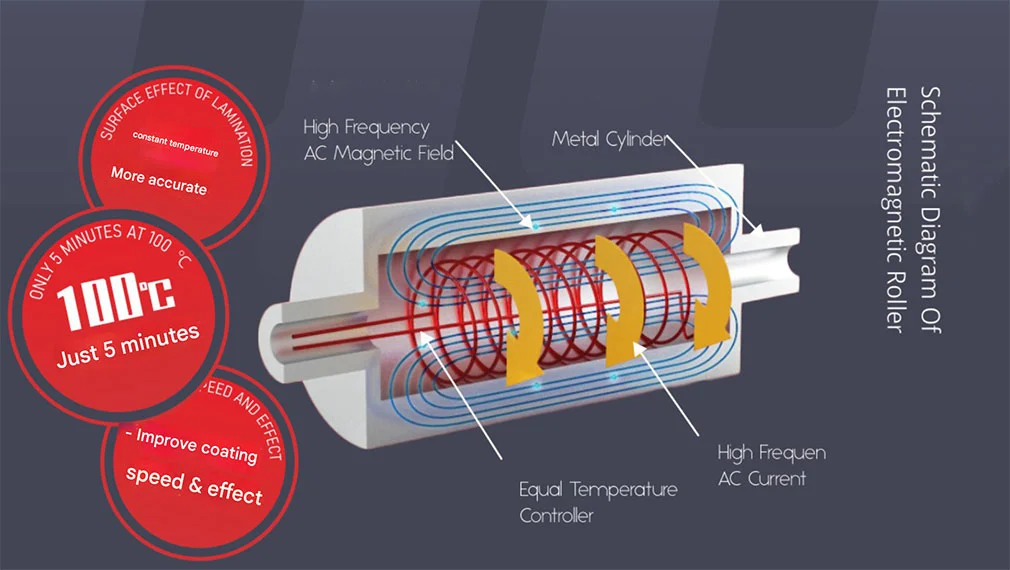

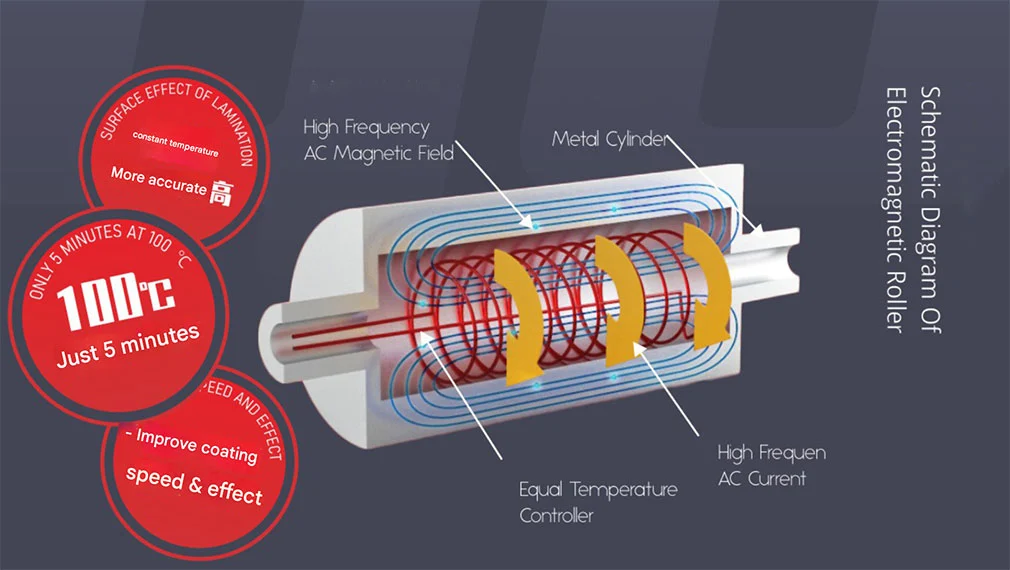

5. Sistema de aquecimento inovador (rolo de aquecimento eletromagnético segmentado de 3 zonas)

• Aquecimento rápido: atinge 100°C em cerca de 5 minutos – visivelmente mais rápido que os rolos convencionais.
• Controle de temperatura estável: mantém a uniformidade da cola para melhorar o efeito de superfície mesmo em altas velocidades.
• Conservação de Energia: ativa a segunda zona para pequenos formatos ≤720 mm, reduzindo o consumo de energia em cerca de 33%.
• Vida útil prolongada: o aquecimento direcionado ajuda a reduzir o desgaste dos rolos de borracha e os custos de manutenção relacionados.

6. Modos de operação inteligentes

ZDFM-A: Automação com um toque cobrindo alimentação, colagem, laminação, bombeamento e alívio de pressão, corte e empilhamento.

ZDFM-S: Calibração assistida – ao inserir os tamanhos das folhas através da IHM, as 14 unidades servo se ajustam automaticamente em cerca de 1 minuto.

7. Produtividade com tempo de inatividade zero

O sistema de troca contínua de placas minimiza o tempo de inatividade e pode aumentar significativamente a produção.

8. Controle de processos em tempo real

Monitoramento retrovisor integrado com conectividade IoT para diagnóstico operacional remoto 24 horas por dia.

9. Componentes essenciais dos líderes mundiais

Sistemas elétricos: Schneider Electric (FR), Omron (JP).

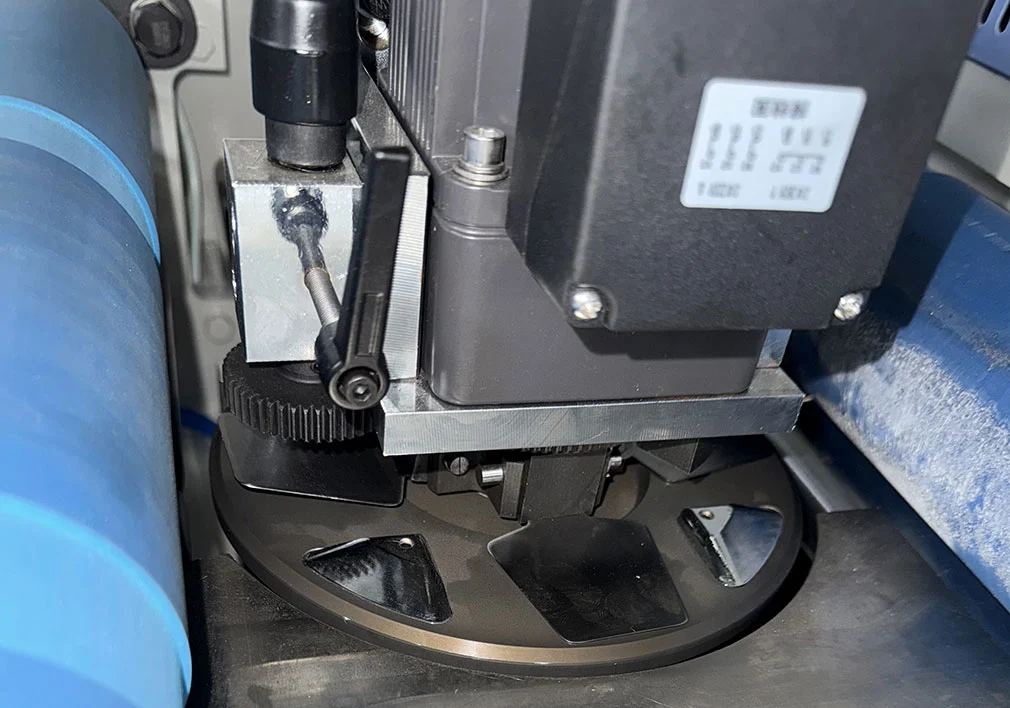

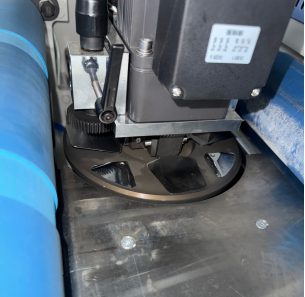

Dispositivo de faca de disco (padrão)

1.A faca de discoestá equipado com4 lâminas, que pode cortar o filme noposição conjunta do produtoporgirando o dispositivo de faca de disco.

2.Corte horizontalpode cortar melhor o filme semdanificando a superfície do papel,  controlado por umconversor de frequência separado, e oa velocidade pode ser selecionada livremente para lidar com diferentes situações.

Dispositivo cortador de rebolo (padrão)

1.O cortador de rebolo‌tritura eficientemente osuperfície do filme no colosem danificar a camada impressa. Ele coopera com rolos de salto‌, permitindoseparação rápida do material. ‌Particularmente adequado paraprocessamento de adesivo sensível à pressão (PSA) .

2.Os rolos de saltoadota ummecanismo de puxar papel autodesenvolvido, que utilizaa diferença de velocidadeparaquebrar rapidamenteo filme esepare o papel. Alcança produtosem filme traseiro e sem filme em rolo.

Perguntas frequentes

Q1: Quais mecanismos de corte são padrão na máquina de laminação com faca de disco servo inteligente?

A1: Acompanha faca de disco de 4 lâminas para corte horizontal (sem danificar o papel) e cortador de rebolo que funciona com rolos rebatíveis.

Q2: Como o cortador de rebolo na máquina de laminação de faca de disco servo inteligente lida com materiais adesivos?

A2: Ele retifica a superfície do filme na junta sobreposta sem danificar a impressão e, em seguida, os rolos de ressalto separam rapidamente as folhas - sem deixar nenhum filme residual.

Q3: A máquina de laminação com faca de disco servo inteligente pode cortar filmes sem deixar restos de filme?

A3: Sim – o mecanismo do rolo oscilante usa diferencial de velocidade para quebrar o filme de forma limpa, evitando resíduos do filme e garantindo bordas planas do produto.

Q4: Como a máquina laminadora de faca de disco servo inteligente lida com mudanças frequentes de pedidos com diferentes tamanhos de papel?

A4: Insira os novos tamanhos de folha na HMI; os servomotores reposicionam automaticamente as unidades de alimentação, corte e entrega – reduzindo a intervenção manual. Esta calibração inteligente é padrão na máquina de laminação de faca de disco servo inteligente.

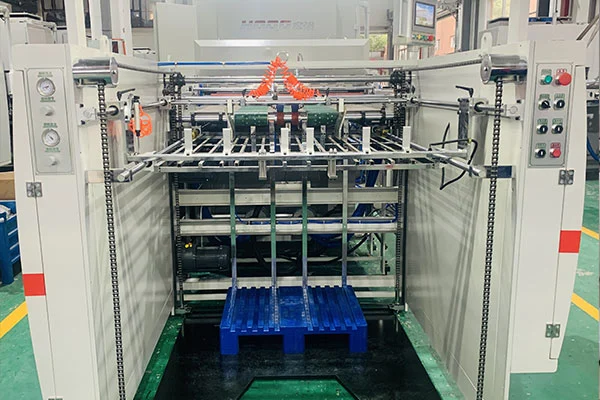

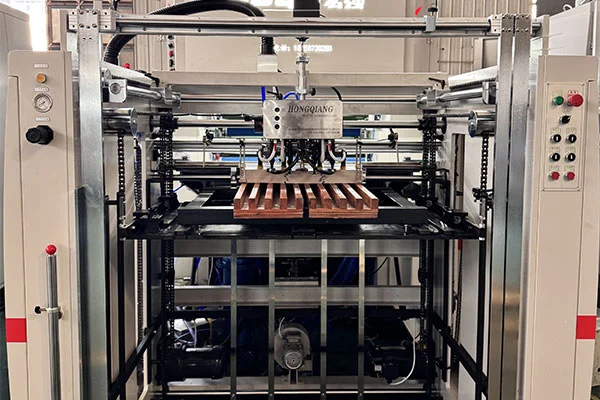

Q5: A máquina laminadora de faca de disco servo inteligente suporta empilhamento contínuo sem parar?

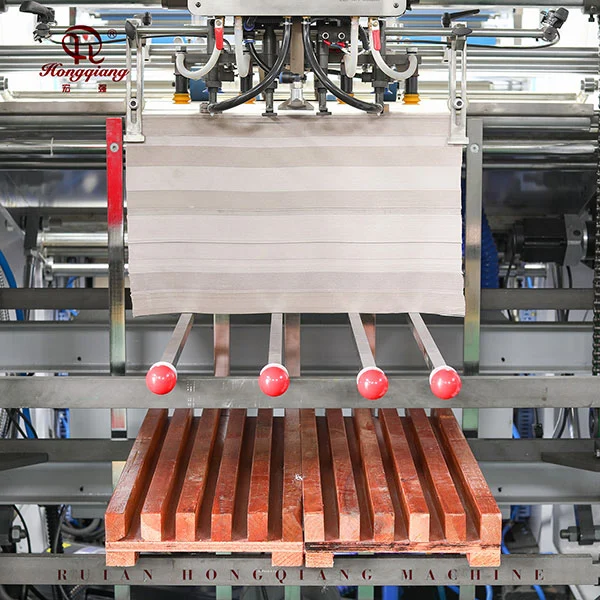

R5: Sim – as bandejas de entrega dupla alternam perfeitamente quando totalmente carregadas, para que a produção seja executada ininterruptamente. Rodas pneumáticas de agrupamento e desaceleração mantêm as pilhas organizadas. Esta função ininterrupta está incorporada na máquina de laminação inteligente com faca de disco servo.
