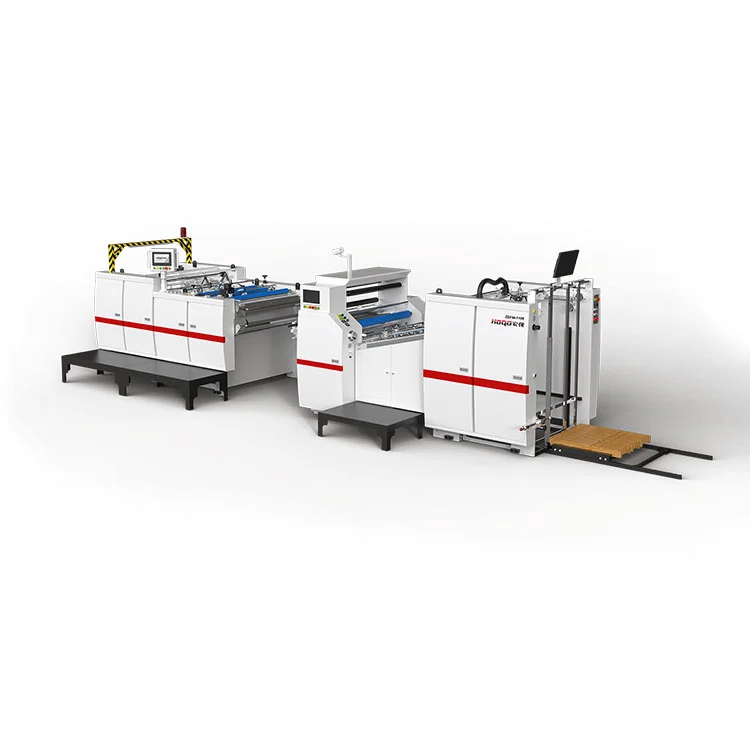

Máquina de laminação de pré-revestimento de filme térmico

Na busca pela eficiência da produção e pelos padrões ambientais hoje, o processo tradicional de revestimento que cola e seca o link tornou-se um gargalo. Hongqiang, como inovadora em tecnologia de filme na China, lançou uma máquina de laminação de pré-revestimento de filme térmico ZDFM-E de alta qualidade projetada especificamente para o uso de filme pré-revestido (sem cola) e design otimizado. Abandona sistemas complexos de colagem e secagem e só pode ser revestido por calor e pressão precisos. Isso torna sua estrutura mais simples, menor consumo de energia (a potência total é de apenas 30KW), velocidade mais estável (20-100 m/min), adequada para pressão quente e quente, cenários de produção rápida.

Enviar consulta

Descrição do produto

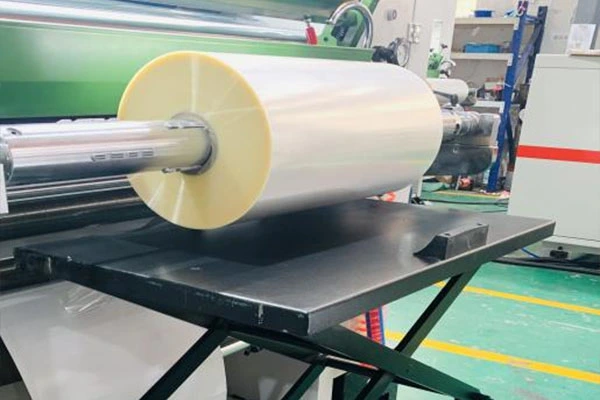

A máquina de laminação de pré-revestimento de filme térmico ZDFM-E da Hongqiang foi projetada para uso com filmes pré-revestidos (sem cola), eliminando a necessidade de unidades separadas de colagem e secagem. Este design simplificado reduz o consumo geral de energia para aproximadamente 30 kW e suporta velocidades de operação de 20 a 100 m/min, tornando-o adequado para aplicações rápidas de laminação térmica. A máquina incorpora tecnologia patenteada de aquecimento eletromagnético, que atinge a temperatura operacional em cerca de cinco minutos e consome cerca de 33% menos energia do que alguns sistemas convencionais, juntamente com uma estrutura de ferro fundido para estabilidade estrutural. Uma configuração simplificada pode contribuir para custos de aquisição mais baixos, requisitos de manutenção reduzidos e operação estável, enquanto recursos opcionais, como caminhões hidráulicos de filme, acrescentam conveniência. Para operações focadas no processamento de filmes pré-revestidos, este equipamento oferece uma abordagem equilibrada entre eficiência e custo-benefício.

Parâmetro do produto (especificação)

Nome do modelo	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Tamanho máximo da folha de papel (L*L)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Min. Tamanho da folha de papel (L*L)	220mm*230mm	350*280mm	350mm*280mm	350mm*280mm	350mm*280mm
Velocidade de laminação	15-90m/min (servo-controlado)	20-100m/min (servo-controlado)	20-100m/min (servo-controlado)	20-100m/min (servo-controlado)	20-100m/min (servo-controlado)
Espessura do papel	100-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Poder de produção	15KW	15KW	15KW	15KW	15KW
Potência Total	35 kW	35 kW	35 kW	35 kW	35 kW
Fornecimento de ar	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Fonte de energia	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

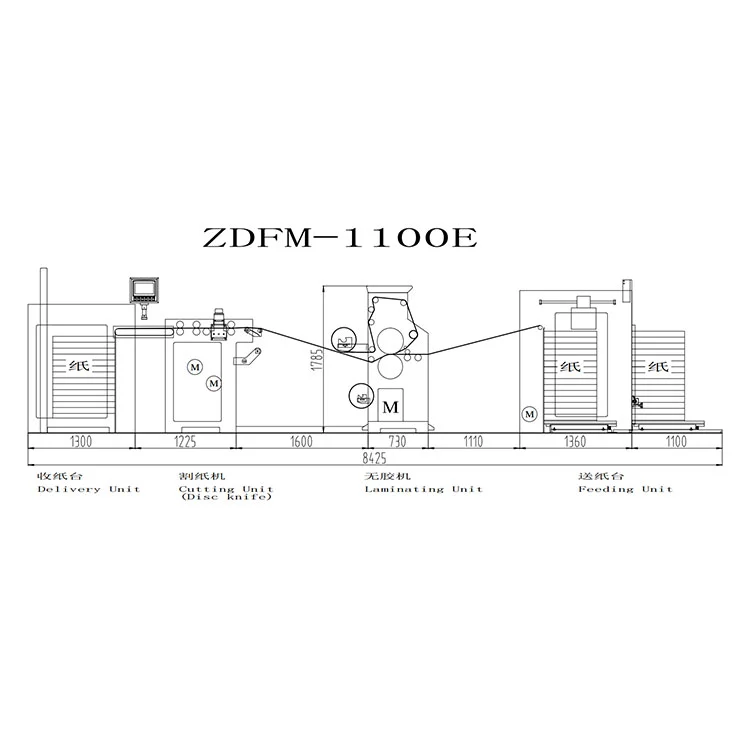

Dimensões totais (CLA)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Peso	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Precisão de sobreposição	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Espessura do filme à base de água (comum)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Espessura do filme de cola pré-revestimento (comum)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Altura de alimentação ininterrupta	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Altura do papel coletor (incl. palete)	1250mm	1250mm	1250mm	1250mm	1250mm
Recipiente	40HQ	40HQ	40HQ	40HQ	40HQ
Código SH	8439300000	8439300000	8439300000	8439300000	8439300000
Compatibilidade de materiais	Filmes OPP, BOPP; substratos de papel; materiais de embalagem rígidos	Filmes OPP, BOPP; substratos de papel; materiais de embalagem rígidos	Filmes OPP, BOPP; substratos de papel; materiais de embalagem rígidos	Filmes OPP, BOPP; substratos de papel; materiais de embalagem rígidos	Filmes OPP, BOPP; substratos de papel; materiais de embalagem rígidos

Função e recursos:

1. Conformidade com padrões nacionais

Projeto mecânico completo com protocolos de segurança e componentes certificados pelos padrões industriais de alta tecnologia da China.

2. Estabilidade inabalável

A estrutura principal em ferro fundido garante uma operação ultraestável e livre de vibrações, mesmo sob ciclos de serviço pesado, com mais de 20 anos de vida útil.

3. Alimentação de papel de precisão

O sistema de alimentação servocontrolado garante um transporte de papel suave e sem atolamentos com ajuste automático.

4. Tecnologia de alinhamento inteligente

O mecanismo de alinhamento de papel acionado por servo atinge uma precisão de posicionamento de ± 1,5 mm para uma correspondência perfeita das bordas.

5. Sistema de aquecimento inovador (rolo de aquecimento eletromagnético segmentado de 3 zonas)

Aquecimento instantâneo (atinge 100°C em 5 minutos — 6x mais rápido que os rolos convencionais).
Precisão de alta temperatura constante (mantém a uniformidade da cola para melhorar o efeito de superfície da laminação mesmo em altas velocidades).
Conservação de Energia (Ativa a segunda zona para pequenos formatos≤720mm, reduzindo o consumo de energia em 33%.)
Vida útil mais longa （O aquecimento direcionado reduz o desgaste do rolo de borracha, reduzindo os custos de manutenção.）

6. Modos de operação inteligentes

ZDFM-E: Automação completa com um toque (alimentação automática, aplicação de cola, bombeamento e alívio de pressão, corte e empilhamento).

ZDFM-S: Calibração assistida inteligente (ao inserir os tamanhos das folhas através da HMI, as 11 unidades servo ajustam automaticamente suas posições em 1 minuto).

7. Produtividade com tempo de inatividade zero

O sistema de troca contínua de placas elimina o tempo de inatividade, aumentando a produção em 100%.

8. Controle de processos em tempo real

Monitoramento retrovisor integrado com conectividade IoT para diagnóstico operacional remoto 24 horas por dia, 7 dias por semana.

9. Componentes essenciais dos líderes mundiais

Sistemas elétricos: Schneider Electric (FR), Omron (JP).

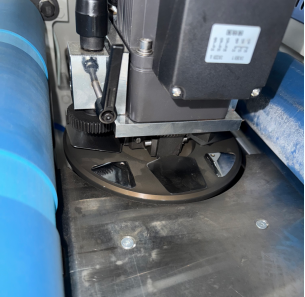

Dispositivo de faca de disco (padrão)

1.A faca de discoestá equipado com4 lâminas, que pode cortar o filme noposição conjunta do produtoporgirando o dispositivo de faca de disco.

2.Corte horizontalpode cortar melhor o filme semdanificando a superfície do papel, controlado por umconversor de frequência separado, e oa velocidade pode ser selecionada livrementepara lidar com diferentes situações.

Dispositivo cortador de rebolo (padrão)

1.O cortador de rebolo‌tritura eficientemente osuperfície do filme no colosem danificar a camada impressa. Ele coopera com rolos de salto‌, permitindoseparação rápida do material. ‌Particularmente adequado paraprocessamento de adesivo sensível à pressão (PSA) .

2.Os rolos de saltoadota ummecanismo de puxar papel autodesenvolvido, que utiliza odiferença de velocidadeparaquebrar rapidamenteo filme esepare o papel. Alcança produtosem filme traseiro e sem filme em rolo.
