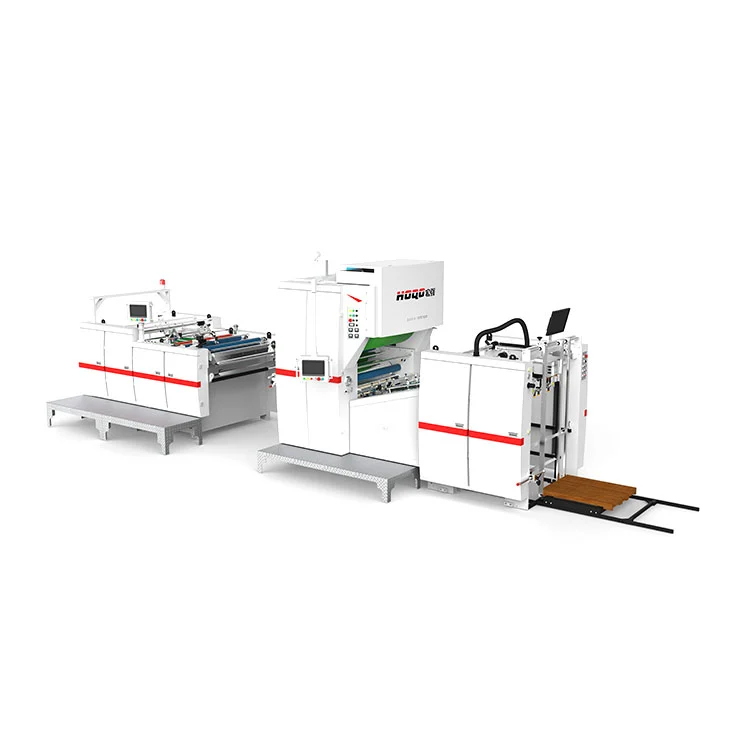

Máquina automática de laminação de faca de disco vertical

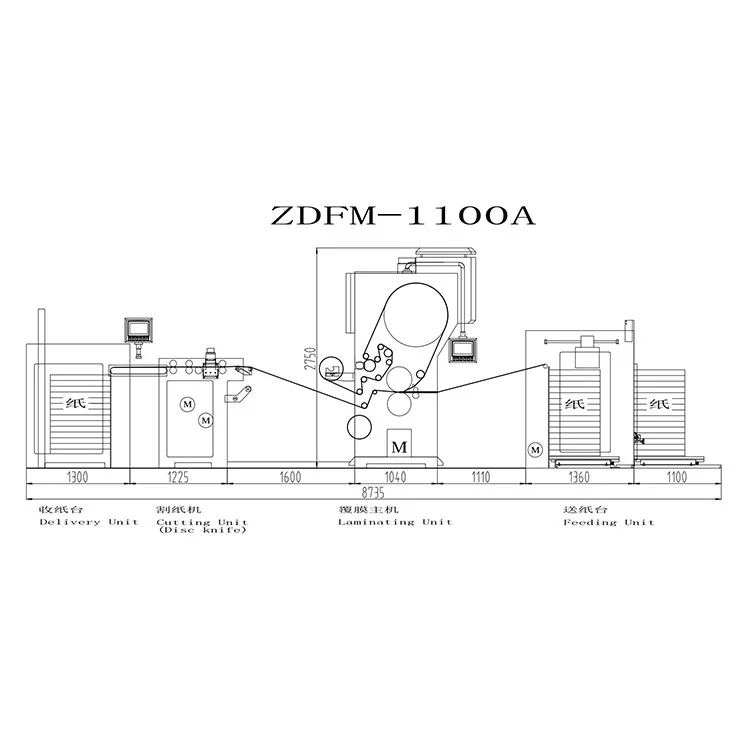

Alimentação, colagem, laminação, corte e empilhamento são reunidos em uma sequência operada por botão na Máquina Laminadora Automática Vertical com Faca de Disco (ZDFM-A). Com servoacionamentos duplos e opções de modos de revestimento ou pré-revestimento, a máquina opera em uma faixa de velocidade de 20 a 100 m/min. Suas quatro seções funcionais – alimentação, laminação, corte e entrega – são organizadas para mover o papel desde a entrada até o empilhamento final. O equipamento é compatível com BOPP e outros tipos de filme padrão, e seu design geral pode oferecer uma abordagem equilibrada para resultados de laminação consistentes. Este modelo está disponível na Hongqiang como parte de sua linha de máquinas de laminação.

Parâmetro do produto (especificação)

Função e recursos:

1. Conformidade com padrões nacionais

Configuração mecânica projetada com sistemas de segurança certificados de acordo com os padrões industriais de alta tecnologia da China.

2. Estabilidade inabalável

A estrutura de ferro fundido de alta rigidez fornece uma plataforma de baixa ressonância para cargas pesadas contínuas, com vida útil superior a 20 anos.

3. Alimentação de papel de precisão

O alimentador de precisão com servocontrole oferece transporte de mídia resistente a atolamentos por meio de autoajuste adaptativo.

4. Tecnologia de alinhamento inteligente

O alinhamento servoposicionado proporciona confiabilidade de registro de ±1,5 mm para acabamento consistente de bordas.

5. Núcleo de Aquecimento – Rolo Eletromagnético Segmentado de 3 Zonas

• Aquecimento rápido: atinge 100°C em aproximadamente 5 minutos – consideravelmente acima do desempenho dos rolos tradicionais.

• Consistência Térmica: sustenta a aplicação uniforme da cola para melhorar a qualidade da superfície de laminação em altas velocidades.

• Operação Power-Smart: para larguras ≤720 mm, apenas a zona 2 funciona, reduzindo o consumo de energia em cerca de 33%.

• Redução de desgaste: padrões de aquecimento focados ajudam a preservar a integridade dos rolos de borracha e reduzem a frequência de serviço.

6. Modos de operação inteligentes

ZDFM-A: Fluxo de trabalho totalmente automatizado que abrange alimentação, colagem, laminação, bombeamento e alívio de pressão, corte e empilhamento.

ZDFM-S: Configuração assistida de parâmetros – insira os tamanhos das folhas na HMI e as 14 unidades servo se autoalinharão em cerca de 1 minuto.

7. Produtividade com tempo de inatividade zero

O mecanismo de troca contínua de placas reduz o tempo de inatividade e pode aumentar significativamente o rendimento.

8. Controle de processos em tempo real

A câmera retrovisora ​​integrada e a conectividade IoT permitem diagnósticos remotos a qualquer momento.

9. Componentes essenciais dos líderes mundiais

Sistemas elétricos: Schneider Electric (FR), Omron (JP).

Dispositivo de faca de disco (padrão)

1.A faca de discoestá equipado com4 lâminas, que pode cortar o filme noposição conjunta do produtoporgirando o dispositivo de faca de disco.

2.Corte horizontalpode cortar melhor o filme semdanificando a superfície do papel,  controlado por umconversor de frequência separado, e oa velocidade pode ser selecionada livremente para lidar com diferentes situações.

Dispositivo cortador de rebolo (padrão)

1.Ocortador de rebolo‌tritura eficientemente osuperfície do filme no colosem danificar a camada impressa. Ele coopera com rolos de salto‌, permitindorseparação rápida do material. ‌Particularmente adequado para processar adesivo sensível à pressão (PSA).

2.Orolos de saltoadota ummecanismo de puxar papel autodesenvolvido, que utiliza odiferença de velocidadeparaquebrar rapidamenteo filme e separe o papel. Alcança produtosem filme traseiro e sem filme em rolo.

Perguntas frequentes

Q1: Quais são os dois modos de laminação e como escolho entre eles?

A1: A máquina suporta o modo de revestimento (cola à base de água aplicada e seca) e o modo de pré-revestimento (filme pré-colado, apenas calor). Sua escolha depende da disponibilidade do filme e do custo final do material - a máquina laminadora automática de faca de disco vertical lida com ambos com flexibilidade.

Q2: Qual é a diferença entre a operação do modelo A e do modelo S?

A2: O modelo A oferece automação com um toque para alimentação, colagem, prensagem, corte e empilhamento. O modelo S usa o tamanho da folha de entrada HMI para calibrar automaticamente o local de alimentação do material em menos de 1 minuto. A máquina laminadora automática com faca de disco vertical oferece ambas as opções para atender a diferentes níveis de habilidade.

Q3: Como o rolo de aquecimento eletromagnético de 3 zonas economiza energia?

A3: Para chapas ≤720mm, apenas a zona intermediária é ativada, enquanto as duas zonas laterais são desligadas. Isto pode reduzir o consumo de energia em até 60% em comparação com o aquecimento de zona completa, sem comprometer a qualidade da laminação.

Q4: Como o sistema de troca ininterrupta de placas melhora a produtividade?

A4: O sistema de empilhamento de bandeja dupla muda automaticamente quando a bandeja principal está cheia, permitindo operação contínua sem parada da máquina. Isso ajuda a manter o rendimento durante longas execuções.

P5: Por que o mainframe de ferro fundido é benéfico para uso a longo prazo?

A5: A estrutura de ferro fundido minimiza a vibração e mantém a estabilidade com alta velocidade mesmo sob cargas pesadas. A máquina laminadora automática de faca de disco vertical é um investimento durável.
