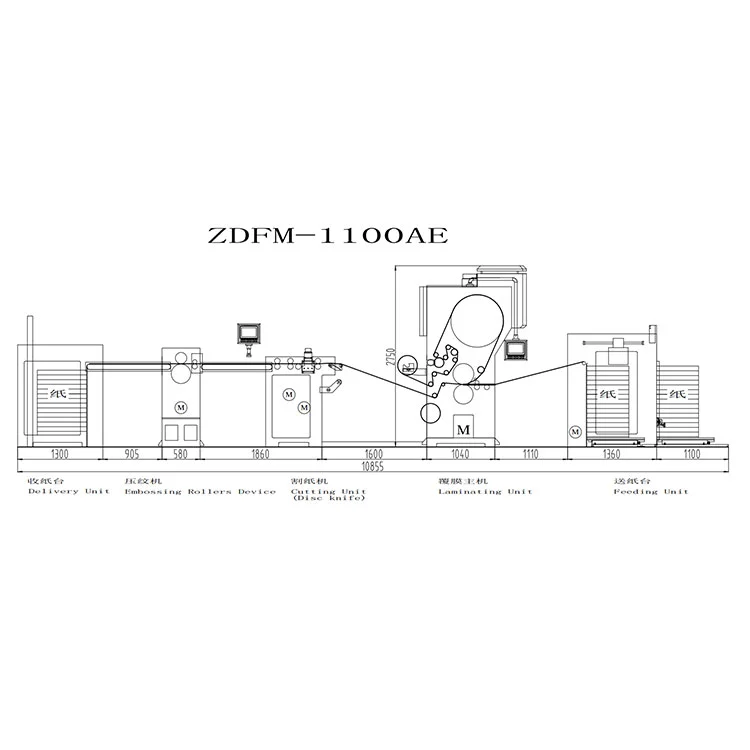

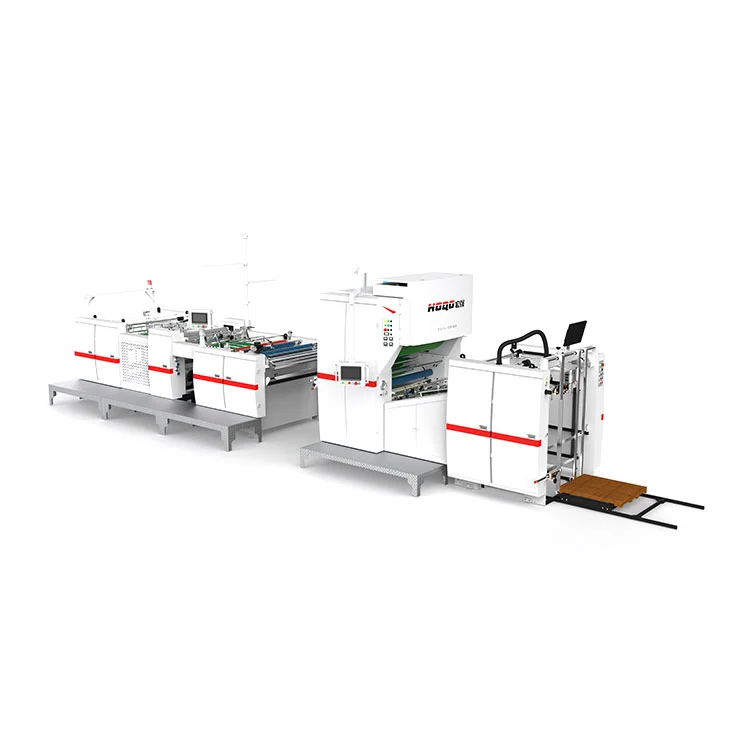

Máquina automática de laminação e gravação vertical

Parâmetro do produto (especificação)

Função e recursos:

1. Conformidade com padrões nacionais

Layout mecânico substancial com componentes de segurança que atendem aos padrões industriais de alta tecnologia da China.

2. Estabilidade inabalável

A base robusta em ferro fundido proporciona uma operação estável e com amortecimento de vibrações, mesmo durante ciclos de produção intensos, projetada para durar mais de 20 anos.

3. Alimentação de papel de precisão

O sistema de alimentação servoacionado promove deslocamento suave do papel com redução automática de atolamento e ajuste fino.

4. Tecnologia de alinhamento inteligente

O alinhamento servo de alta precisão oferece posicionamento de ±1,5 mm para correspondência confiável de bordas.

5. Sistema térmico eficiente (rolo de aquecimento eletromagnético segmentado de 3 zonas)

• Aquecimento rápido: atinge 100°C em cerca de 5 minutos – notavelmente mais rápido que os rolos de aquecimento convencionais.
• Perfil de calor consistente: mantém a viscosidade da cola uniforme para otimizar o acabamento da laminação em altas velocidades.
• Zoneamento com otimização de energia: para formatos ≤720 mm, apenas a zona 2 é energizada, reduzindo o consumo de energia em cerca de 33%.
• Benefício de redução de desgaste: o aquecimento direcionado diminui o desgaste dos rolos de borracha e as despesas de manutenção associadas.

6. Modos de operação inteligentes

ZDFM-A: Sequência automatizada que abrange alimentação, colagem, laminação, bombeamento e alívio de pressão, corte e empilhamento.

ZDFM-S: Configuração guiada – insira as dimensões da folha via HMI e as 14 unidades servo se alinham automaticamente em aproximadamente 1 minuto.

7. Produtividade com tempo de inatividade zero

O design de troca contínua de placas reduz o tempo de inatividade e pode levar a melhorias notáveis ​​na produção.

8. Controle de processos em tempo real

A câmera traseira integrada e a IoT oferecem suporte à observação operacional remota em todos os momentos.

9. Componentes essenciais dos líderes mundiais

Sistemas elétricos: Schneider Electric (FR), Omron (JP).

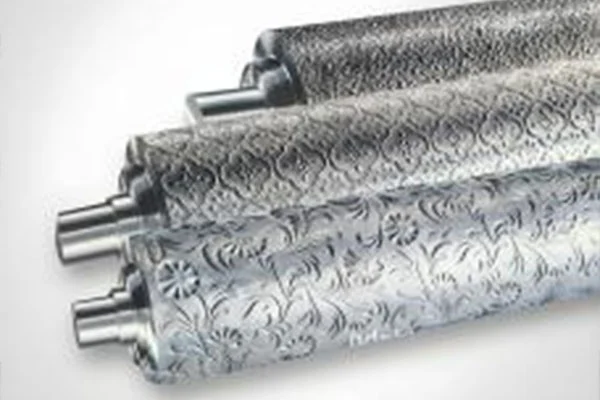

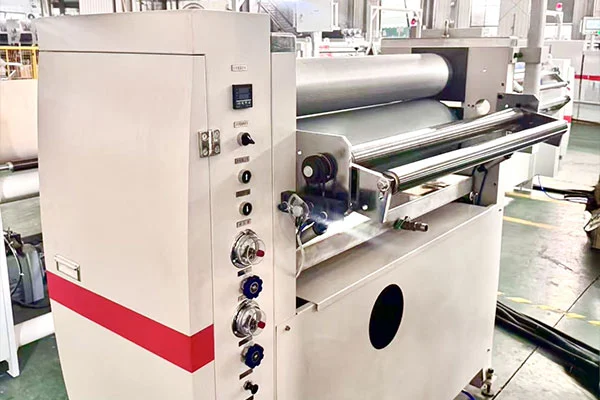

Dispositivo de rolos de gravação (opcional)

1.Sobre o dispositivo de rolos de gravação, atende a todos os tipos de padrões personalizados disponíveis para pedidos especiais,projeto interno de tensão constantegaranteestáveloperação.

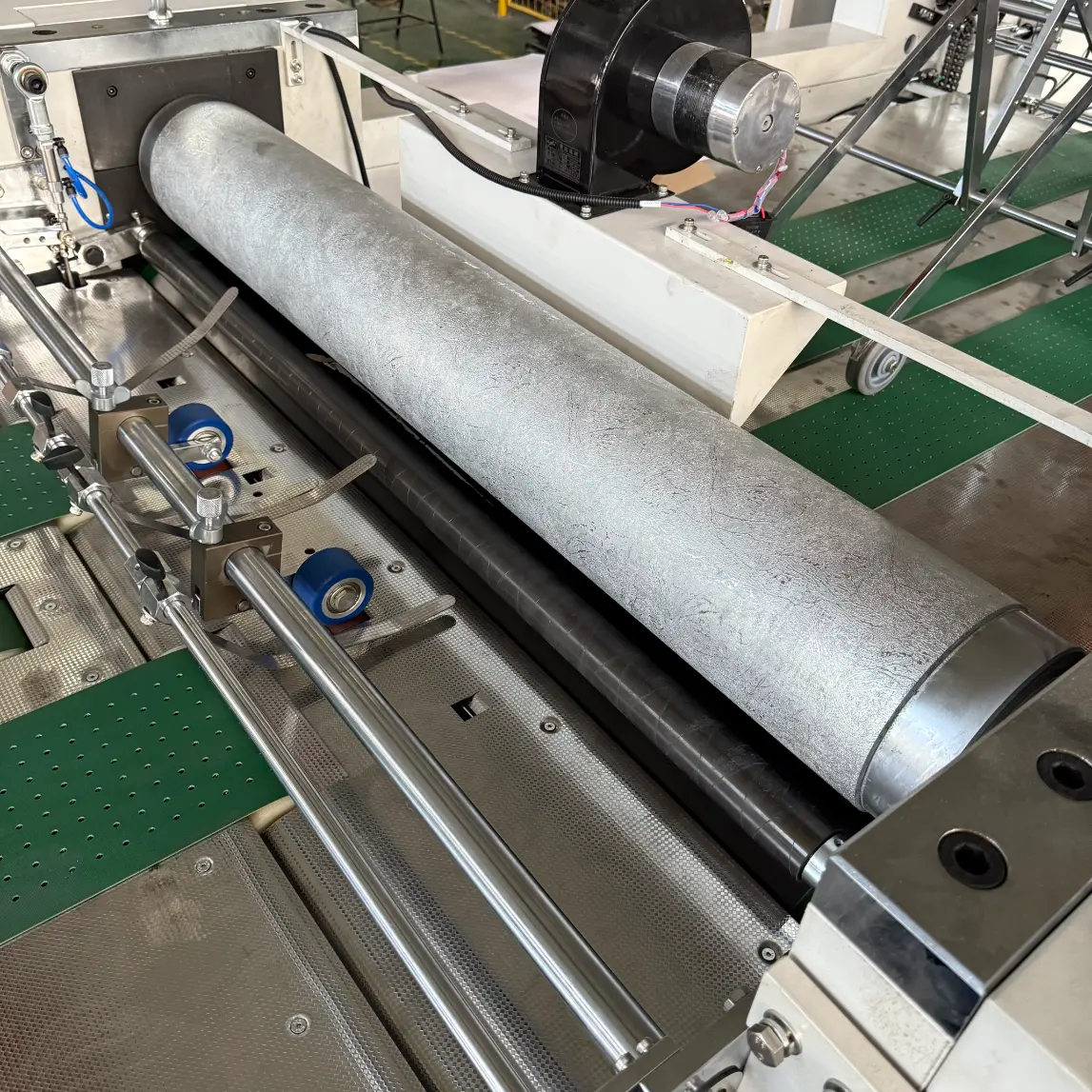

2.Oparte de gravaçãoé composto porrolo de lã e rolo de gravação. O diâmetro do rolo de lã é 380 mm e o diâmetro do rolo de gravação é 190 mm. O papelé pressionado para fora do padrão de granulaçãoentrerolo de lãerolo de gravação.

• Pré-gravação: O produto passa pelo processo de gravação em relevoapós laminaçãoantesentrando na unidade de corte de papel.(Adequado para papel fino <200 g/m2)

• Pós-gravação: O produto passa pelo processo de gravação em relevoapós laminaçãoecorte de papel. (Adequado parapapel grosso ≥ 200 g/m2)

3. Duas maneiras de dispositivo de rolos de gravação são opcionais:

Perguntas frequentes

Q1: O que o dispositivo de gravação faz e como é construído?

A1: Ele usa um rolo de lã (380 mm) e um rolo de gravação (190 mm) para pressionar os padrões no papel. O design inclui um sistema de tensão constante para ajudar a manter a estabilidade durante a operação – uma opção padrão na Máquina Laminadora e Gravadora Vertical Automática.

P2: Qual é a diferença entre pré-gravação e pós-gravação e quando devo usar cada uma?

A2: A pré-gravação (antes do corte) normalmente é melhor para papéis finos com menos de 200 g/m², enquanto a pós-gravação (após o corte) é adequada para papéis mais grossos ≥200 g/m². Essa flexibilidade permite que você combine o processo com seu substrato na Máquina Laminadora e Gravadora Vertical Automática.

P3: Posso obter padrões de relevo personalizados e como isso funciona?

A3: Sim, padrões personalizados estão disponíveis mediante solicitação. Os rolos de gravação podem ser feitos de acordo com suas especificações, embora o prazo de entrega possa variar dependendo da complexidade do projeto.

Q4: A gravação em relevo afeta a qualidade da laminação ou o nivelamento do papel?

A4: A gofragem é realizada após a laminação (ou antes do corte), portanto geralmente não interfere na qualidade da laminação. O controle de tensão e o design do rolo da máquina ajudam a minimizar o enrolamento, embora os resultados possam depender do tipo de papel.

Q5: O rolo de gravação é difícil de manter ou substituir?

A5: Os rolos são projetados para manutenção padrão. A substituição ou manutenção deve ser realizada por técnicos treinados, e a frequência depende do seu volume de produção – uma consideração típica para a Máquina Laminadora e Gravadora Vertical Automática.
